CAD VCL é uma biblioteca de código-fonte multifuncional de alta qualidade fornecida para uso em aplicativos Delphi e C++Builder. Formatos CAD 2D e 3D, incluindo DWG, DXF, HPGL PLT, HGL, STEP, IGES, STL, ACIS SAT, BREP, CGM, SVG etc. são suportados. O produto não requer instalação do AutoCAD® ou de outros aplicativos adicionais.

Adicione os seguintes módulos à seção de usos para compilar exemplos deste tópico:
CADImage, DXFConv,sgConsts, sgFunction, DWG, DWG12, DXF, CGM, HPGL2, SVG;

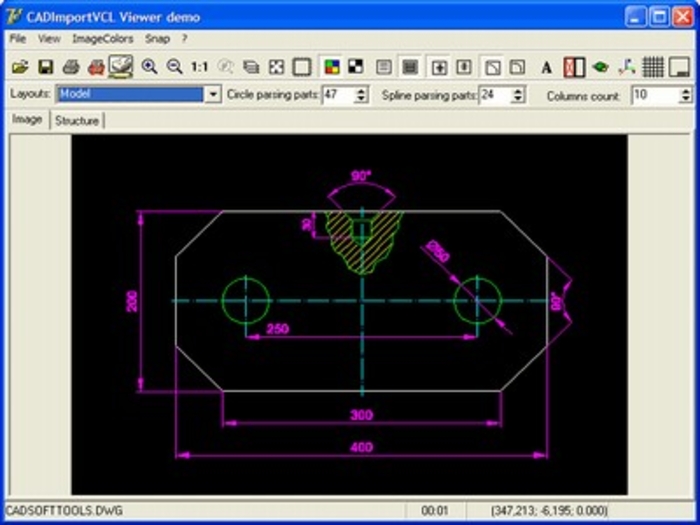

Este aplicativo de demonstração demonstra como:
•Abrir arquivos DXF/DWG/BMP, etc.
•Salvar em BMP/JPG/EMF/WMF (maneiras semelhantes podem ser usadas para salvar em outros formatos)
•Salvar em formatos AutoCAD® DWG/DXF, Hewlett-Packard® HPGL, PLT, CGM, PDF, SVG, SWF
•Imprimir
•Imprimir em escala 1:1
•Imprimir área de visualização
•Aumentar o zoom (também usar a roda do mouse)
•Reduzir o zoom
•Trabalhar com camadas
•Gerenciar a cor de fundo
•Trabalhar com fontes SHX
•Trabalhar com órbita 3D
•Trabalhar com grade
•Abrir quadro BMP e inserir CAD
•Gerenciar layouts
•Trabalhar na estrutura
•Recarregar um arquivo com a mesma visualização)
•Mostrar o ponto especificado no desenho
•Encontrar texto e desenhar retângulo ou elipse envolvente
•Exportar para o formato PDF

Salvando um desenho como PDF, você terá várias opções para escolher considerando a saída que você gostaria de obter, para ser exato, sua qualidade, tamanho e coloração, bem como recursos como espessura da linha no arquivo PDF resultante e os layouts a serem convertidos.

Tamanhos de página
Selecionando entre tamanho Padrão e Personalizado, você pode escolher o tamanho de página padrão ou ajustá-lo às suas necessidades. Se você escolher a opção Tamanho personalizado, poderá definir a largura e altura necessárias da página usando as unidades que forem convenientes para você - mm ou polegadas.

Obtenha tamanhos nas configurações de plotagem do layout. O tamanho do layout será igual ao especificado na caixa de diálogo Configurações de plotagem.

A opção Margem define o deslocamento da borda da página em todo o perímetro do desenho.

Cores
Nesta parte, você pode definir a paleta do PDF de saída. Pode ser paleta de cores, preto/branco ou paleta de tons de cinza.

Cor de fundo - aqui você pode escolher a cor do fundo do desenho que estará no PDF.

Cor padrão - a cor que é considerada a padrão. Este parâmetro será aplicado aos elementos do desenho cuja cor é definida como 'padrão'. Assim, a coloração dos elementos pode mudar na saída.

Qualidade
Esta parte mostra a correlação entre a escala e os tamanhos inicial e de saída do desenho. Lembre-se de que qualidade inferior corresponde a um tamanho de saída menor, enquanto alta qualidade corresponde a um tamanho de saída maior.

Layouts de saída
Com a ajuda das configurações nesta parte, você pode definir quais layouts do arquivo CAD original devem ser exportados para o arquivo de saída.

Os layouts incluem as seguintes opções:

- Modelo
- Todos os layouts
- Layouts por nome. (Aqui no campo à direita, você poderá indicar o nome do layout)
- Todos os layouts + modelo
- Layout atual

Largura da linha
Nesta parte, você pode definir a largura das linhas a serem salvas no arquivo PDF de saída.

Marque a caixa Salvar espessura de linha: se desejar que as linhas do arquivo de saída mantenham as espessuras de linha atribuídas às linhas no desenho.

Deixe esta caixa desmarcada se desejar que todas as linhas no desenho sejam geradas em PDF com largura zero.

Escala de espessura de linha - nesta parte, você pode definir o fator de escala para linhas na saída.

Largura das linhas de largura zero - aqui, você pode definir a largura das linhas de largura zero no arquivo de saída.

Descrição
Nesta parte, você pode adicionar algumas informações adicionais sobre o arquivo PDF salvo - seu título, autor, assunto e palavras-chave.
